1.1. 參考精度
1.1.1. 數字、智能：±0.1%校驗量程 1.1.2. 模擬、線性：±0.2%校驗量程 1.2. 穩定性 1.2.1. 數字、智能：6個月，±0.1%URL 1.2.2. 模擬、線性：6個月，±0.2%URL 1.3. 環境溫度影響 1.3.1.數字、智能： 零點誤差：±0.2%URL/56℃ 總體誤差：±(0.2%URL+0.18%校驗量程）/56℃ 1.3.2.模擬、線性 零點誤差：±0.5%URL/56℃ 總體誤差：±(0.5%URL+0.5%校驗量程）/56℃ 1.4. 振動影響 在任意軸向上，200Hz下振動影響為±0.05%URL/g 1.5. 電源影響 小于±0.005%輸出量程/伏特。 1.6. 負載影響： 沒有負載影響，除非電源電壓有變化。 1.7. 電磁干擾/射頻干擾（EMI/RFI影響） 由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。 |
|
1.8. 安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移 都可修正掉；對量程無影響。 2. 功能規格 2.1. 測量范圍：0-0.125-41370KPa 2.2. 零點與量程 2.2.1. 數字、智能 可用本機量程和零點按鈕調整，或用HART手操器遠程調整 2.2.2. 模擬、線性 量程和零點連續可調 2.3. 零點正、負遷移 零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程必須大于或等于最小量程。 2.4. 輸出 數字、智能： 4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用 模擬、線性： 4～20mA DC,與過程壓力成線性。 |
|

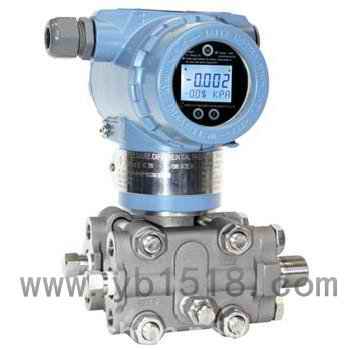

HD1151/3351GP
|
壓力變送器
|
|||||||
|
|
代碼
|
量程范圍KPa
|
||||||
|
2
|
0-0.125～1.5
|
|||||||
|
3
|
0-1.3～7.5
|
|||||||
|
4
|
0-6.2～37.4
|
|||||||
|
5
|
0-31.1～186.8
|
|||||||
|
6
|
0-117～690
|
|||||||
|
7
|
0-345～2068
|
|||||||
|
8
|
0-1170～6890
|
|||||||
|
9
|
0-3450～20680
|
|||||||
|
0
|
0-6890～41370
|
|||||||
|
|
代碼
|
輸出
|
||||||
|
E
|
4-20mA
|
|||||||
|
S
|
智能式
|
|||||||
|
|
代號
|
結構材料
|
||||||
|
法蘭和接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|||||
|
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
||||
|
23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
|||||
|
24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|||||
|
25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|||||
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|||||
|
35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|||||
|
44
|
蒙乃爾
|
蒙乃爾
|
蒙乃爾
|
|||||
|
|
代號
|
選項
|
||||||
|
M1
|
0-100%線性指示表
|
|||||||
|
M2
|
LCD顯示表
|
|||||||
|
M3
|
LCD顯示表
|
|||||||
|
B1
|
管裝彎支架
|
|||||||
|
B2
|
板裝彎支架
|
|||||||
|
B3
|
管裝平支架
|
|||||||
|
D1
|
側面泄放閥在壓力室上部
|
|||||||
|
D2
|
側面泄放閥在壓力室下部
|
|||||||
|
不注
|
1/2NPT錐管螺紋接頭
|
|||||||
|
C2
|
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭
|
|||||||
|
d
|
隔爆型dⅡBT4
|
|||||||
|
i
|
本安型iaⅡCT6
|
|||||||
|
s
|
不銹鋼三閥組
|
|||||||
